▌產品簡述

提升機數字化深度指示器通過高精度軸編碼器采集提升機的運行位置信息，并通過可編程邏輯控制器運算，完成減速、限速、超速、過卷等保護功能，可編程邏輯控制器與工業計算機通訊，完成提升機容器運行位置的顯示，數據上傳、數據存儲、數據分析。

1、先進性

采用當前先進的技術，利用先進的信號識別與表征技術，利用智能化信息的處理，實現提升機位置檢測和指示功能，及時向用戶提供提升機運行中容器位置的信息，以便操作人員進行正確操作，保證提升機安全可靠運行。

2、實用性

滿足提升機運行監測需求，具有設備位置信息采集、處理、顯示、統計、分析等功能，實現提升機運行狀態監測、故障報警。該系統具有通用通訊接口，可以接入不同類型可編程控制器的提升機電控系統。

3、可靠性

在硬件設計、選型，軟件環境和應用系統的建設中充分體現系統在特殊環境下使用的可靠性。

4、經濟性

設備的選型與配置遵循性能價格比最優的原則，達到高性能的前提下投入資金最少。

5、擴展性

系統預留硬軟接口資源，便于提升機電控系統擴展，可與礦方的智慧化網絡系統對接。

▌系統配置

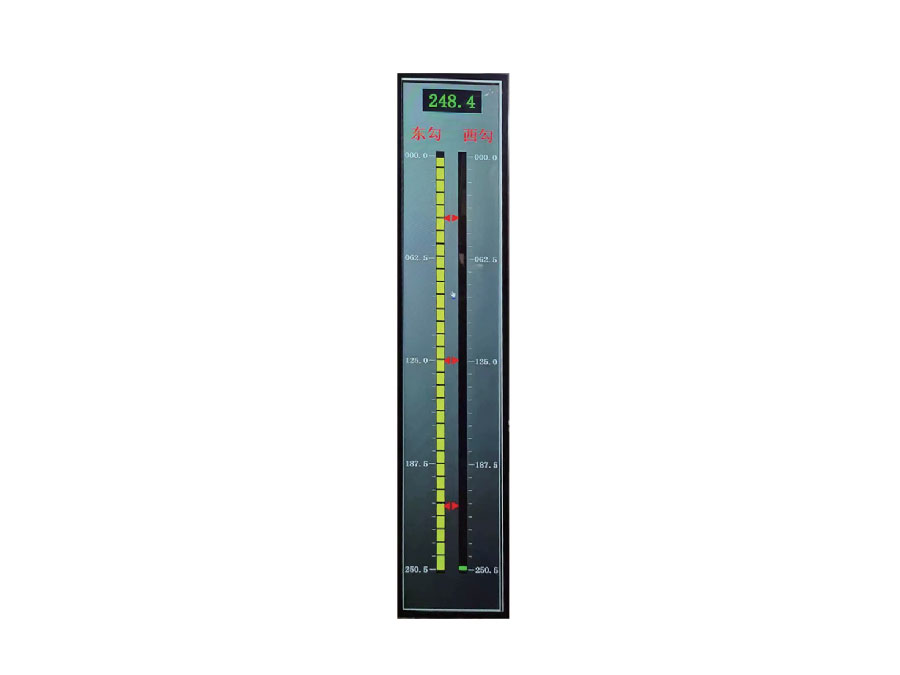

1、高清液晶顯示器

◇ 高清液晶顯示器外殼采用耐高溫材料、絕不老化，豎型壁掛式設計，現場安裝方便。

◇ 根據現場需求可選擇不同尺寸。供電電源范圍比較寬100V-250V各自適應電源，安全穩定，功耗小。標配高度1200mm，寬度220mm，厚度50mm的液晶顯示屏。

◇ 結實耐用，良好的防震措施。合金外殼和玻璃鏡面組成，做工細膩，美觀。

◇ 采用全新高亮、高清晰的液晶屏，其使用壽命高可達50000小時以上。

◇ 可通過遙控器調節液晶參數如亮度，對比度，垂直與水平距離，顏色深淺等技術參數。

◇ 液晶屏表面安裝有超薄高透光鋼化玻璃防護層，保護液晶屏被人為損壞。

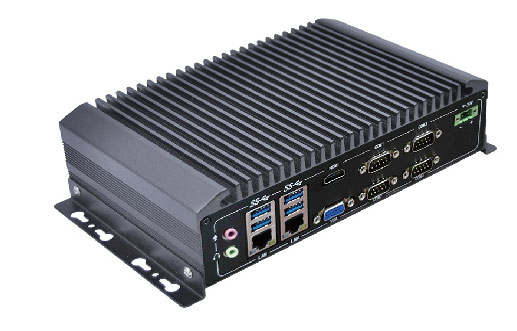

2、工業計算機

◇ 機箱采用鋼結構，有較高的防磁、防塵、防沖擊的能力。

◇ 機箱內有專用底板，底板上有PCI和ISA插槽。

◇ 機箱內有專門電源，電源有較強的抗干擾能力。

◇ 具有連續長時間工作能力。

3、可編程控制器

◇ 選用西門子S7-200SMART PLC。

◇ PLC具有網絡通訊接口。

◇ 豐富的IO接口。

◇ 強大的擴展能力。

4、組態軟件

◇ 力控或WinCC組態軟件，定制化人機界面，功能強大，操作方便。

5、軸編碼器

◇ 支持多種增量式軸編碼器，標配選用光洋TRD-J1000-RZ型增量式編碼器。

提升機數字化指示器將工業計算機、可編程控制器、液晶顯示器、軸編碼器、監控軟件等軟硬件組成智能化深度指示平臺，通過采集編碼器脈沖值進行邏輯運算，在液晶顯示屏實時顯示容器動作位置，同時在減速點、到位、過卷點進行繼電器輸出（或信號輸出），聲光提示，實現數字化深度指示器的減速功能保護和過卷功能保護，數字化深度指示裝置可作為獨立保護裝置，為提升機運行提供后備保護。
